礦用振動篩主要用于大塊物料及中小顆粒物料的篩選分級，進料粒度≤150mm，篩孔尺寸3-50mm，采用聚氨酯篩網，耐磨、抗壓、使用壽命長，可分為單層或多層，物料分選規格多。 給料粒度：＜150mm ?產量：10-460噸/時 ?篩孔尺寸：3-50mm 物料：礦石、礦粉、礦渣、石英礦等大塊物料及中、小顆粒物料

ZSG高效重型篩產品概述:

ZSG系列高效重型篩是我公司自行研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品 具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用能耗低振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。

礦用振動篩分幾種類型

類型	適用物料	特點	進料粒度	產量
礦用振動篩	大塊狀及中小顆粒物料	采用自同步振動原理，高耐磨材質篩板，篩網更換方便，篩分效率高	≤150mm	300噸/時
圓振動篩	適合采礦、砂石行業對石料分級	采用筒體是偏心軸激振器及偏塊調節振幅，物	15-30mm	620噸/時
脫水篩	中、細粒度特料進行干、濕篩分或脫水脫介或脫泥	整體為水平安裝，弧形篩面設計，篩網呈負角安裝，保證強制脫水效果	≤300mm	100噸/時
滾筒篩	沙石場中用于沙石分離等	通過對顆粒粒徑大小來控制分選，篩孔不易堵塞	≤300mm	800噸/時
自定義中心振動篩	中、小粒度的物料進行干式分級	振幅大，篩分效率高，篩上物料具有良好的松散和分層效果	50-150mm	300噸/時
概率篩	大、中、小顆粒狀物料	篩網不堵孔、不變形，物料不串層	≤50mm	200噸/時

ZSG高效重型篩主要特點

高產量：采用小振幅、高頻，篩網傾角15-30度不等，進料粒度400mm，每小時處理量80-620噸。

多層分級：該機可提供單層、雙層、三層、四層篩板，可進行1-5個不同規格的產品分級，每個等級的規格篩選。

不易堵孔：采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔

使用壽命長：篩體側板與所有連接梁均使用環槽鉚釘連接，篩框整體強度，剛度高。

ZSG礦用振動篩工作原理

ZSG系列礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列高效重型篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

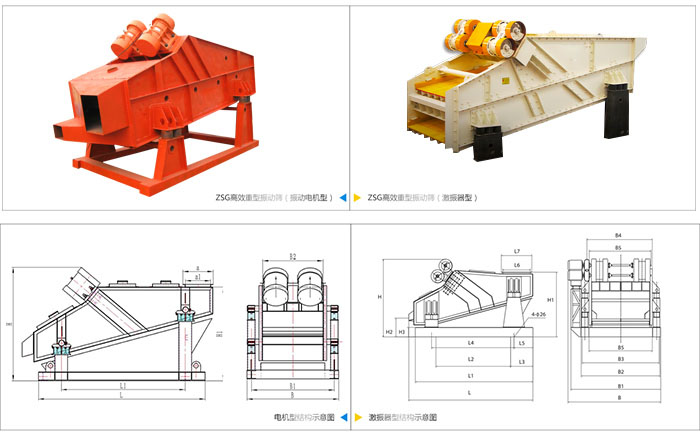

ZSG礦用振動篩結構

 ZSG系列礦用重型振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。



ZSG高效重型篩(礦用振動篩)技術參數

電機振動式—處理量可達460噸/時

型號	篩面面積	篩面傾角	給料粒度	篩孔尺寸	處理量	振頻	雙振幅	配用電機
	m2	度	mm	mm	t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

激振器振動式—處理量可達600噸/時

型號	篩面面積（m2）	給料粒度（mm）	處理量（t/h）	雙振幅（mm）	激振器型號	功率（kW）	電壓（V）
ZSG1536	5.4	<200	50-360	8-12	JZ-75-6	2×4.0	380
ZSG1540	6		50-400		JZ-75-6	2×4.0
ZSG1836	6.48		60-460		JZ-100-6	2×5.5
ZSG1848	8.64		80-500		JZ-130-6	2×5.5
ZSG2040	8		80-560		JZ-130-6	2×5.5
ZSG2050	10		90-600		JZ-160-6	2×7.5
2ZSG1536	5.4		50-360		JZ-160-6	2×5.5
2ZSG1540	6		50-400		JZ-100-6	2×5.5
2ZSG1836	6.48		60-460		JZ-130-6	2×5.5
2ZSG1848	8.64		80-500		JZ-180-6	2×7.5
2ZSG2040	8		80-560		JZ-180-6	2×7.5
2ZSG2050	10		90-600		JZ-200-6	2×7.5

ZSG高效重型篩型號含義

ZS G-09-18
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────-　篩面長度(dm)
│ │ │
│ │ └──────────　篩面寬度(dm)
│ │
│ └───────────-　高效產品代號
│
└─────────────　振動篩系列代號

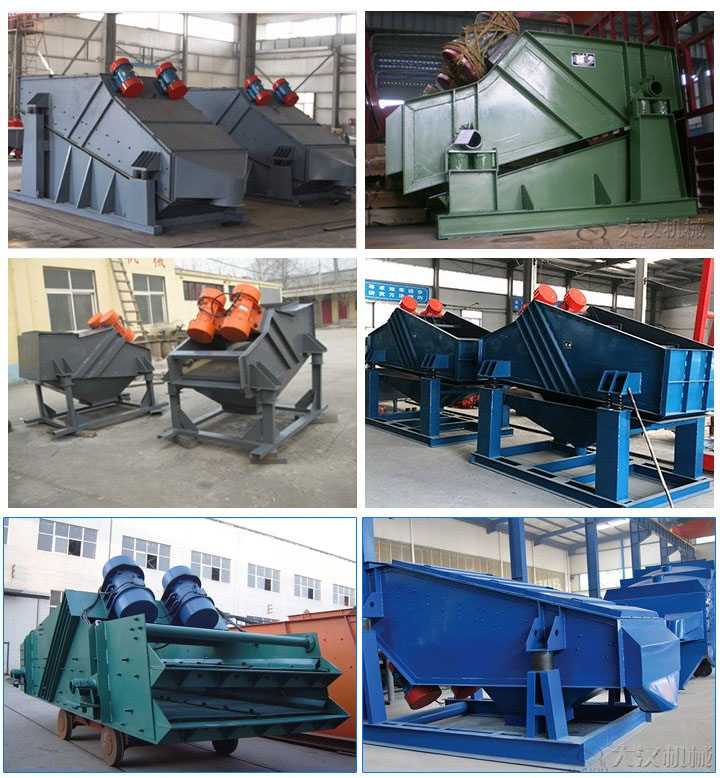

ZSG型礦用振動篩廠家

大漢礦用振動篩廠家專業生產礦用振動篩，礦用圓振動篩，礦用脫水振動篩，礦用直線振動篩，大型礦用振動篩等，層級有單層，雙層，多層，結構分敞開式和封閉式，動力裝置有電機式和激振式可選。

ZSG型礦用振動篩安裝與調試

把底架的槽鋼固定在基礎上，使同側前后支承座高差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均為2mm以內。橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不得大于2mm。用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。篩機各部分聯接必須牢固可靠，所有螺栓不得有松動，各零部件不得有異常聲響，篩機上參振部分與周圍固定物之間的小間隙為30-50mm。篩機出廠時，雙振幅調為5―7mm，用戶可調整振動電機的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。

ZSG礦用振動篩維護與操作

礦用振動篩在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異常現象及聲響，空運轉時應保持平穩正常。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75攝氏度。連續空運轉4小時后，將各部位聯接螺栓重新緊固一次，以后再重復進行2-3次，帶料運轉時，給料要均勻，使物料勻布篩面，如物料跑偏，應調整給料點。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機使用3個月后加油一次，每半年小修一次，每年大修一次，并按振動電機說明書對振動電機進行維護、保養。
